Постройте график движения поездов по 9 варианту

1. Расстояния между пунктами (км)

- А-Б: 18 км

- Б-В: 21 км

- В-Г: 18 км

2. Число поездов

- Скорые: 1

- Пассажирские: 2

- Грузовые: 1

- Сборные: 2

3. Чистое время хода (мин)

- Грузовые: 1 мин/км

- Пассажирские: 80% от грузовых = 0.8 мин/км

- Скорые: 70% от грузовых = 0.7 мин/км

4. Время стоянки пассажирских поездов (мин)

- На каждом пункте: 3 мин

5. Время обработки сборного поезда (мин)

- На станциях Б и В: 26 мин

6. Интервалы движения (мин)

- Скрешения: 1 мин

- Попутного следования: 3 мин

- Неодновременного прибытия: 3 мин

- Неодновременного отправления: 2 мин

- Неодновременного отправления и прибытия: 2 мин

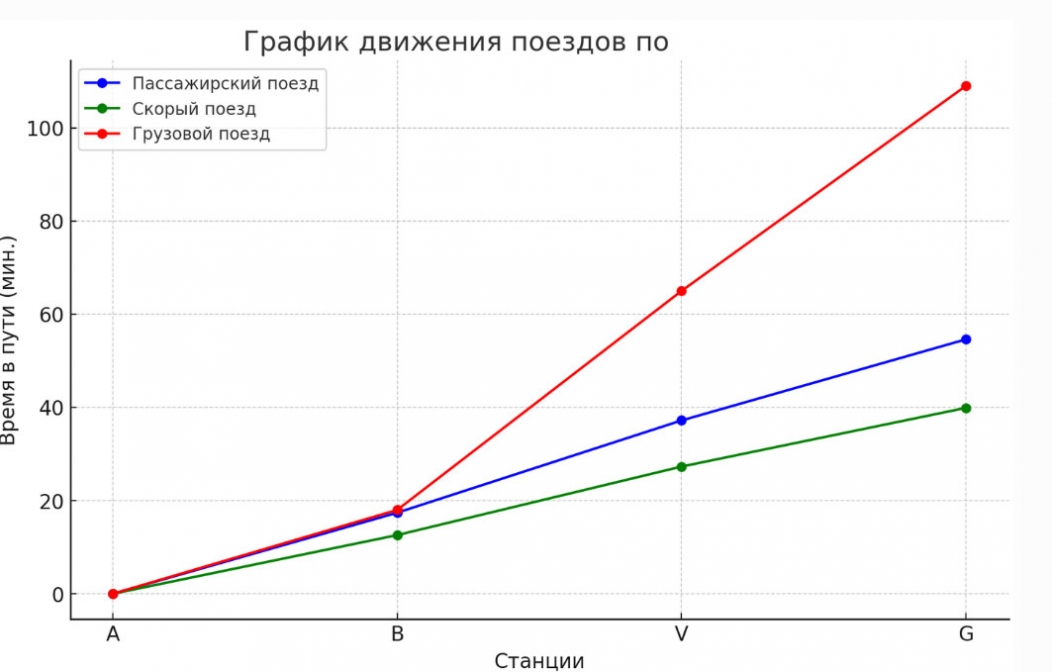

Расчет времени в пути

Для удобства все времена переведены в минуты.

Грузовой поезд

| Участок | Расстояние (км) | Время хода (1 мин/км) | Время на станции | Время накопленное |

|---------|---------------|----------------------|----------------|------------------|

| А-Б | 18 | 18 | 0 | 18 |

| Б-В | 21 | 21 | 26 | 65 |

| В-Г | 18 | 18 | 26 | 109 |

Пассажирские поезда

| Участок | Расстояние (км) | Время хода (0.8 мин/км) | Время на станции | Время накопленное |

|---------|---------------|-----------------------|----------------|------------------|

| А-Б | 18 | 14.4 | 3 | 17.4 |

| Б-В | 21 | 16.8 | 3 | 37.2 |

| В-Г | 18 | 14.4 | 3 | 54.6 |

Скорый поезд

| Участок | Расстояние (км) | Время хода (0.7 мин/км) | Время на станции | Время накопленное |

|---------|---------------|-----------------------|----------------|------------------|

| А-Б | 18 | 12.6 | 0 | 12.6 |

| Б-В | 21 | 14.7 | 0 | 27.3 |

| В-Г | 18 | 12.6 | 0 | 39.9 |
